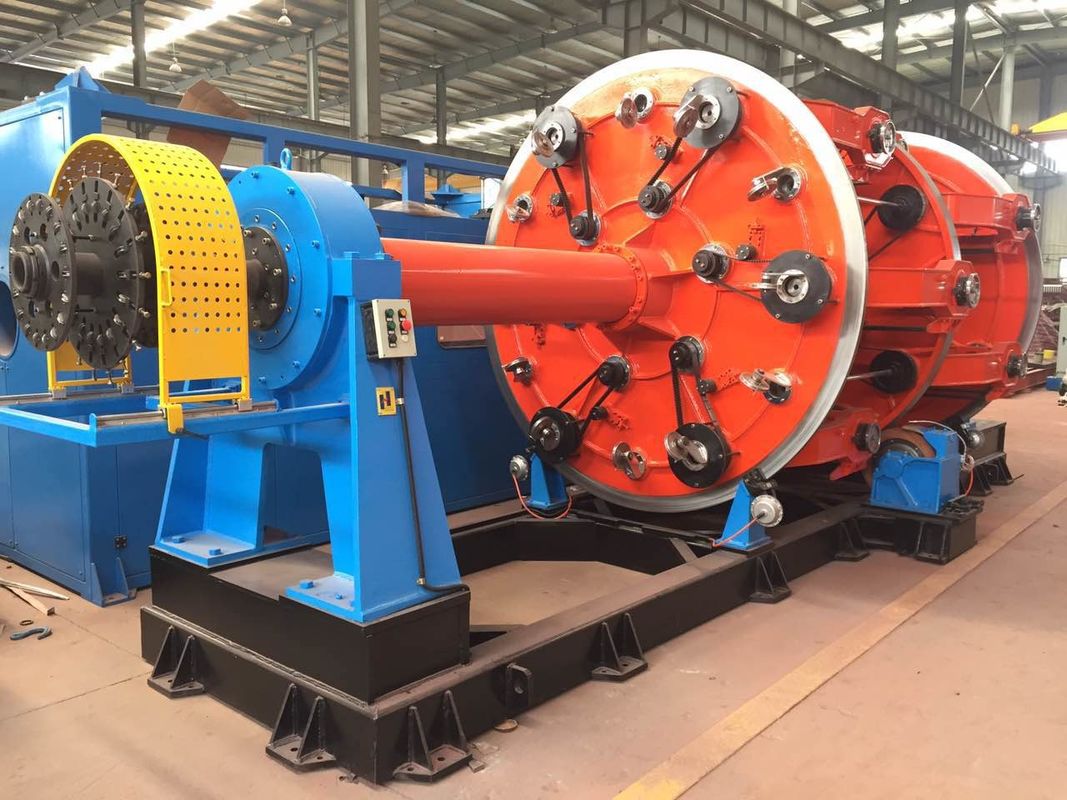

OPGW Submarine Cable Planetary Strader Maszyna o średnicy 75 mm

JL-560/6+12+18 Planetarna maszyna do splatania

• Wykorzystanie maszyny

Ta maszyna służy głównie do układania i skręcania kabla sterującego, kabla sygnałowego i rdzenia izolacyjnego.

• Główna specyfikacja techniczna

• Średnica pojedynczego drutu skręcanego Φ2,0～Φ11mm
•
• Maksymalna średnica zewnętrzna skręcania Φ75mm

• Maksymalna prędkość obrotowa klatki (rzeczywista prędkość jazdy)

6B 49,6～90r/min

12B 44,0～80 obr/min

18B 38,6～70r/min

• smoła na mieliźnie

6B 58,5～867mm

12B 65,9～97,3mm

18B 75,3～1114mm

• Maksymalna prędkość linii kabestanu 5,27～43m/min
• Średnica koła kabestanu Φ1600mm
• Opłaca się w klatce PN560
• Centralny rozmiar rolki wypłaty PND10001800mm
• Weź rozmiar szpuli PN1600～2500mm
• Moc silnika głównego 55kW(AC)
• Pobiera moc silnika 11kW(AC)
• Wysokość centralna 1000mm

• Główne składniki
  • ΦTyp portalu 1800 spłaca 1 zestaw
  • # Stojak na prowadnicę drutu kształtowego 1 ZESTAW
  • Klatka 6,12,18B KAŻDY 1 ZESTAW
  • Stojak do montażu drutu 3 ZESTAWY
  • Głowica do taśm niemetalowych 2 ZESTAWY
  • Licznik metrów 1 ZESTAW
  • ΦPodwójny kabestan 1600 1 ZESTAW
  • Φ2500 portal typu zajmuje stoisko 1 ZESTAW
  • Elektryczny system sterowania 1 ZESTAW
  • Ogrodzenie ochronne 1 ZESTAW

• Specyfikacja i struktura głównych części
  • ΦWypłata typu portalu 2000
    • Szpula wyładowcza PN1000～PN1800
    • Maks.Waga ładowania 8T

• Napięcie schodzenia jest kontrolowane przez tarcie mechaniczne i można je regulować.
• Konstrukcja typu portalowego z funkcją przesuwu bocznego i automatycznego centrowania.
• Szpula jest podnoszona, zaciskana i luzowana elektrycznie.

• Klatka 6,12,18B
  • Opłaca się w klatce PN560

• Maksymalna prędkość obrotowa klatki (rzeczywista prędkość jazdy)

6B 100 obr/min

12B 85 obr/min

18B 70 obr/min

• Skok skrętu 60-1400

• Ręczny zacisk typu czopowego i ręczne zwalnianie szpuli, ze śrubą blokującą.Spłać napięcie Kontrola histerezy i może być regulowana.Spłać napięcie 1,2-7,5 kg.
• Klatka skręcająca 6B, 12B, 18B przyjmuje przekładnię wału, sterownik Danfoss kontroluje pracę silnika.Klatka przyjmuje podwójne wsparcie.Wał główny to bezszwowa stalowa rura, płyta łącząca przez podniesienie wpustu, sztywność klatki linkowej jest dobra.Klatka skręcająca 12B wykorzystuje zestaw wałka pomocniczego, klatka skręcająca 18B wykorzystuje 2 zestawy wałka pomocniczego, używając koła zębatego + paska rozrządu do skręcania wstecznego, klatka skręcająca może obracać się z dużą prędkością przez długi czas.
• Klatka skręcana wykorzystuje pneumatyczny hamulec tarczowy.
• Przednia podpora klatki linkowej ma pilne zatrzymanie, alarm, przyciski jog, co jest łatwe w obsłudze sprzętu.

• Głowica do taśm niemetalowych
  • Maksymalna średnica zewnętrzna Φ75mm
  • Ilość podkładek 2/podkładki
  • Pad OD Φ600m X Φ80
  • Szerokość taśmy 20～100mm
  • Grubość taśmy 0,05 mm
  • Maksymalna prędkość 500r/min
  • Rozstaw taśmy 13-205

• Materiał taśmowy to taśma poliestrowa, ELE, pasek z włókniny itp.
• Napięcie taśmy jest kontrolowane przez tarcie mechaniczne. Napięcie można regulować, zakres naciągu 1-10kg.
• Z funkcją wykańczania drutu i wykrywania przerwania drutu wire
• Zastosuj drzwi bezpieczeństwa push-pull

• Licznik liczników mechanicznych i elektrycznych
  • Obwód licznika 500mm
  • Maks.długość licznika 9999m
  • Błąd dokładności licznika licznika ≤3‰

• Pojedyncze koło napędowe, konstrukcja dwukołowa, typ pionowy, koło dociskowe ma amortyzator sprężynowy, drut wlotowy i wylotowy ma rolkę prowadzącą.
• Z funkcją liczenia elektrycznego

• ΦΦPodwójny kabestan 1600
  • Średnica koła kabestanu F1600mm
  • Prędkość linii 43m/min
  • Zmiana prędkości 36 stopni
  • Maksymalna siła ciągnąca 5T

• Rowek koła kabestanu 5,6 rowka, napęd na jedno koło
• Koło kabestanowe i oddzielna powierzchnia koła Powłoka chromowana, kształt rowka to typ U, oddzielone nachylenie koła, które można łatwo przesuwać, aby uniknąć zarysowań.
• Za pomocą pneumatycznego urządzenia do prasowania drutu upewnij się, że kabel nie jest luźny podczas zatrzymywania, a skok skręcania jest stabilny.

• ΦStoisko typu portal 2500 z trawersem
  • Szpulka odbierająca PN1600～PN2500mm
  • Maks.Ładowność 15T
  • Moc silnika pobierającego 11KW (AC)
  • Moc silnika trawersu 1,5 kW (AC)
  • Struktura typu portalu;szpulka jest podnoszona, zaciskana i luzowana elektrycznie.
  • T/U przyjmuje silnik prądu przemiennego, sterowany przez falownik.Napięcie T/U jest stabilne lub można je regulować
  • Przesuwanie drutu odbywa się za pomocą stojaka portalowego, napędzanego silnikiem prądu przemiennego, sterowanego falownikiem.Prędkość przejazdu może podążać za prędkością nabierania.Skok jest bezstopniowy i ma funkcję szybkiej regulacji.
  • Z ochroną szpul zaciskowych;zabezpieczenie końcowe szpuli podnoszącej i przesuwającej

• Elektryczny system transmisji i sterowania
  • Zasilanie: 3 fazy i 5 przewodów, 380V(±10%), 60HZ
  • Cała maszyna przyjmuje transmisję wału, przyjmuje Siemens S7-300 PLC i PROFIBUS BUS kontrolują całą linię.Sterownik stosuje sterownik AC Danfoss do sterowania rozruchem, pracą i regulacją prędkości silnika AC.Zastosuj ekran dotykowy Siemens, można ustawić / zmodyfikować dane na ekranie dotykowym.
  • Ochrona
    • Alarm awarii kierowcy
    • Zajmij się ochroną przed przeciążeniem i zasilaniem
    • zabezpieczenie przed przerwaniem drutu w klatce cage

• Dopływ powietrza
  • Napięcie powietrza 0,6Mpa
  • Objętość powietrza 0,8 m³/min
  • Sprężone powietrze powinno być suche, wolne od zanieczyszczeń.

• Inne
  • Silnik przyjmuje silnik Siemens
  • Łożysko przyjmuje markę Haerbin, luoyang, wafangdian.
  • Części elektryczne napięciowe przyjmują Schneidera.
  • PLC przyjmuje markę Siemens.
  • Kierowca przyjmuje markę Danfoss.
  • Części pneumatyczne przyjmują AirTEC.
  • Kierunek maszyny: od lewej do prawej, twarzą do maszyny, lewy jest spłacany, a prawy zabierany.
  • Dostarczenie kodu koloru przez klienta
  • Klient dostarcza rysunek szpuli
• Dane rysunku
  • Schemat ogólny, schemat fundamentowy
  • Schemat elektryczny, schemat rurociągu elektrycznego, schemat okablowania zewnętrznego
  • Schemat mechanizmu transmisji sprzętu, tabela skoków
  • Obsługa ręczna i elektryczna ręczna
