Φ180mm Spawanie i fałdowanie rur metalowych

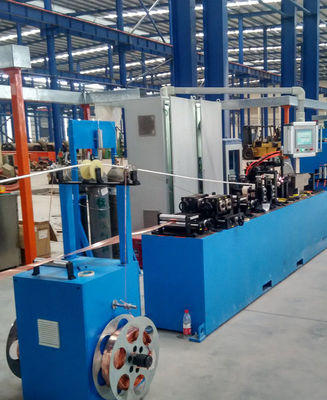

Φ180mm Linia do spawania i fałdowania rur metalowych

1. zastosowanie

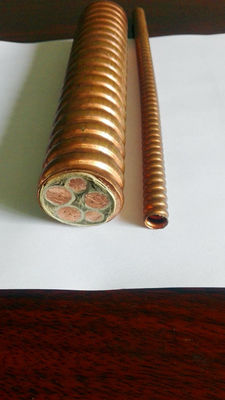

Ta linia jest używana głównie do metalowych osłon kabli wysokiego napięcia.

Ta linia produkcyjna jest używana głównie do produkcji metalowych osłon kabli wysokiego napięcia.Czysty metalowy pas po ścinaniu bocznym poprzez specjalne zgrzewanie ciągłe za pomocą formowania za pomocą gazu obojętnego, a następnie pofałdowanie.

2.Główna specyfikacja techniczna

2.1 Średnica rury spawanej Φ40 ～ Φ180 mm

2.2 Taśma miedziana ze spawanego materiału metalowego, taśma aluminiowa i taśma ze stali nierdzewnej

2.3 Grubość taśmy CU: 0,3 mm ～ 1,2 mm AL: 1,0 mm ～ 4,0 mm SS: 0,3 mm ～ 1,0 mm

2,4 Maksymalna prędkość spawania 8 m / min

2.5 Prąd spawania 5 ～ 350A

2,6Max Prędkość tektury falistej 800 obr./min

2.7 Raster karbowany 8mm ～ 40mm

2.8 Głębokość ryflowania 1mm ～ 5mm

2.9 Spirala karbowana, pierścień

2.10 Maksymalna siła uciągu 3000 kg

2.11 Moc silnika Caterpillar 11KW (konwersja częstotliwości AC)

2.12 Moc silnika tektury falistej 11KW (serwo AC)

2.13 Gaz ochronny dla spawania argon lub hel

2.14 Gaz ochronny argon 50-80L / H

2.15 Ciśnienie gazu roboczego ＞ 0,4 MPa

2.16 Wysokość środkowa 1000 mm

2.17 Zainstalowana moc ＜ 100KVA

3. komponenty

4. Specyfikacja techniczna głównych elementów

4.1-3600 typ portalu opłaca się (górne mocowanie)

4.1.1 Odpowiedni rozmiar szpuli PN2500 ～ PN3600 mm

4.1.2 OD kabla ≤Φ180 mm

4.1.3 Maksymalne obciążenie ≤25t

4.1.4 Ruchomy typ portalu opłacalny dzięki funkcji automatycznego centrowania.

4.2 Taśma napędowa się opłaca

4.2.1 Zwrot w rolce o średnicy zewnętrznej Φ1600 mm

4.2.2 Maksymalne obciążenie 5000 kg

4.2.3 Silnik z taśmą opłacalną 3kW (AC)

Taśma napędowa się opłaca, spłać zaadoptuj silnik prądu przemiennego, sterowanie przez sterownik Siemens

4.3 Urządzenie kontrolujące prędkość naprężenia taśmy

Struktura: zastosuj wahliwe ramię i ciężkie wyważenie typu stempla, taśma sterująca potencjometrem spłaca prędkość.Zmienić naprężenie taśmy, zmieniając pozycję balansu.

• Maszyna do łączenia taśm
• Służy do łączenia taśmy, aby zapewnić ciągłą pracę.
• Maksymalna szerokość cięcia 550 mm
• Kąt cięcia 30 °
• CU: 0,3 mm ～ 1,2 mm Grubość taśmy tnącej AL: 1,0 mm ～ 4,0 mm SS: 0,3 mm ～ 1,0 mm
• Maksymalna prędkość łączenia 1,5 m / min (regulowany prąd spawania 10 A ～ 200 A (regulowany)
• Platforma spawalnicza
• Platforma ta jest spawana blachą stalową, służy do instalacji urządzenia do pozycjonowania taśmy wlotowej, urządzenia do precyzyjnego cięcia, urządzenia do pozycjonowania taśmy wylotowej i urządzenia do prostowania taśmy, urządzenia do formowania kół Precisiong, stojaka do matryc spawalniczych i urządzenia do zaklejania, trójwymiarowego urządzenia do regulacji do pistoletu i urządzenia do monitorowania łuku spawalniczego.
• Urządzenie pozycjonujące taśmę wlotową
• Umieszczanie metalowej taśmy we właściwej pozycji przejdź do urządzenia Precision Cutter.
• Szerokość wlotu 150 ～ 550 mm
• Szerokość wlotu można regulować ręcznie.
• Precyzyjne urządzenie tnące
• Służy głównie do cięcia krawędzi i wykonywania taśmy o odpowiedniej szerokości ze świeżą krawędzią, aby zapewnić jakość spawania, precyzja cięcia może osiągnąć ± 0,01 mm.
• szerokość 150 ～ 550 mm
• CU: 0,3 mm ～ 1,2 mm
• Grubość taśmy metalowej AL: 1,0 mm ～ 4,0 mm SS: 0,3 mm ～ 1,0 mm
• szerokość można regulować ręcznie.
• Urządzenie do pozycjonowania taśmy wylotowej i urządzenie do prostowania taśmy
• Urządzenie pozycjonujące taśmę wylotową podobne do urządzenia pozycjonującego taśmę wejściową.Urządzenie do prostowania taśmy przyjmuje cztery zestawy rolek, a wysokość można regulować, strukturę typu sztywności, aby zapewnić stabilne napięcie.Pozycjonowanie metalowej taśmy bez jakiejkolwiek deformacji trafia do urządzenia formującego
• Urządzenie do zbierania odpadów
• Służy głównie do zbierania odpadowej taśmy
• Silnik 0,37 kW
• Zastosuj oddzielny silnik do zbierania, zbierania prędkości i napięcia można regulować w sposób ciągły, a także może być samosynchronizowany z główną maszyną.

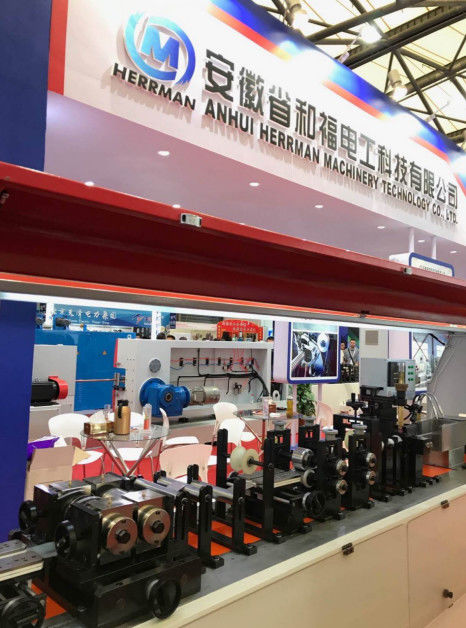

• Precyzyjne urządzenie do formowania kół
• Zastosuj precyzyjny wałek z modułem rogowym, wstępną deformację za pomocą precyzyjnego wałka i ostateczne formowanie poprzez formowanie grupy rolek i modułu rogu, łatwe do regulacji i stabilne formowanie, aby zapewnić jakość spawania.
• Stojak na matryce spawalnicze i urządzenie kalibrujące
• Służy do mocowania matrycy kalibrującej, łatwej do regulacji lub demontażu, z funkcją chłodzenia matrycy.

• 5. inne
• Kierunek maszyny: od lewej do prawej, twarzą do maszyny, lewa się opłaca, a prawa jest przyjmowana.
• Kod koloru: maszyna główna (RAL5015), części obrotowe (RAL2004), szafa elektryczna (RAL7032).

Dostawa 2 kompletów matryc
