Szczegóły Produktu:
Zapłata:
|
| Stosowanie: | Strand | Produkt finalny: | Przewód zasilający |
|---|---|---|---|
| Prędkość obrotowa: | 86~167 obr/min | Rozmiar szpulki: | 400, 500, 630mm |
| Średnica pojedynczego drutu: | 1,0~5,0mm | Moc silnika: | 45kW |
| Podkreślić: | wire stranding machine,planetary stranding machine |
||
Maszyna do produkcji kabli Back Twist Stranding Machine 45KW SIEMENS Motor Planetary Stranding Machine
1. Aplikacja
Ta maszyna jest używana głównie do skręcania przewodów Cu, Al, ACSR i rdzenia kabla izolacyjnego itp. Może być również używana do ekranowania przewodów Cu.
2. Główne składniki
2.1 (1600 stojak na wypłatę typu pintle 1 zestaw)
2.2 Ф630 ręczny stojak do wypłat 1 zestaw
2.3 # Stojak prowadzący drut w kształcie 1 zestaw
2.4 6B, 12B, 18B, 24B klatka skręcająca każdy 1 zestaw
2.5 Gniazdo matrycy do montażu drutu 4 zestawy
2.6 Niemetalowe urządzenie do taśmowania 1 zestaw
2.7 Licznik liczników elektrycznych i mechanicznych 1 zestaw
2.8 (2000 podwójne urządzenie kabestanowe 1 zestaw)
2,9 Φ3150 naciąg portalowy ze stojakiem przesuwnym 1 zestaw
2.10 System transmisji mechanizmu 1 zestaw
2.11 Elektryczny system sterowania 1 zestaw
2.12 Ogrodzenie ochronne 1 zestaw
3. Główna specyfikacja techniczna
| Rodzaj | JL-400 | JL-500 | JL-630 | |
| Średnica pojedynczego przewodu (mm) | Cu | 1,0~5,0 | 1,0~5,0 | 1,0~5,0 |
| Glin | 1,6~5,0 | 1,0~6,0 | 1,8~6,0 | |
| Izolowany drut | 2,0 ~ 6,0 | 2,0~8,0 | 4,2~10 | |
| Maksymalna średnica (mm) | 35 | 45 | 50 | |
| Skok skrętu (mm) | 6B | 43~754 | 59,20~1010 | 200~950 |
| 12B | 43~754 | 59,2~1010 | 200~950 | |
| 18B | 556~980 | 67,4~1149 | 200~950 | |
| Prędkość skręcania (rpm) | 6B | 70~167 | 51~121 | 85 |
| 12B | 70~167 | 51~121 | 85 | |
| 18B | 54~128 | 45~107 | 85 | |
| Prędkość linii (m/min) | 52,7 | 51,6 | 60 | |
| Spłać szpulkę | PN400/PND400 | PN500/PND500 | PN630/PND630 | |
| Centralna spłata | PN1000~PN2500 | PN1000~PN2500 | PN1600 | |
| Podnieś szpulkę | PN1000~PN2500 | PN1000~PN2500 | PN1000~PN2500 | |

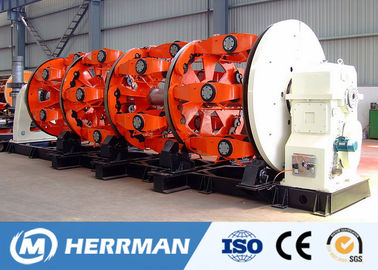

4. Zdjęcie
