Rozmiar kabla: | 140~240mm | Max. Maks. Linear Speed Prędkość liniowa: | 20 m / min |
---|---|---|---|
Rozmiar stołu obrotowego: | 10~18m | Liczba drutów stalowych: | 96 ~ 120 sztuk |
Silnik: | Siemens | Łożysko: | NSK |
High Light: | Układanie maszyn do produkcji kabli,maszyny do produkcji kabli 20 m / min,maszyna do skręcania kabli o przekroju poprzecznym |

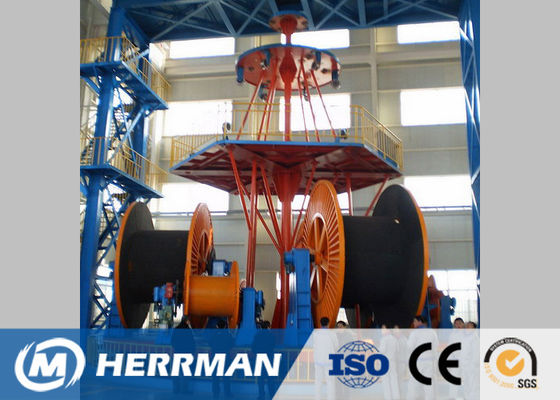

Maszyna do układania dużych przekrojów do maszyn do produkcji kabli podwodnych
1. Wstęp
Linia ta służy do skręcania kabli podmorskich o dużym przekroju i dużej długości, kabli światłowodowych i kabli energetycznych.Może być również stosowany do układania kabli ogólnych i kabli sieciujących, a także do wykonywania zbrojeń z drutu stalowego lub powlekania bitumem na powierzchni kabla.
2. Główne dane techniczne
Rodzaj | 5000/3+2800/3 | 4500/3+2500/3 | 3500/3+2000/3 |
Maksymalna średnica pojedynczego drutu (mm) | 90 | 90 | 55 |
Maksymalna średnica układania (mm) | 240 | 220 | 140 |
Maksymalna prędkość klatki (rpm) | 3,5 | 4 | 5 |
Maksymalna prędkość linii (m/min) | 20 | 20 | 20 |
Głównym silnikiem | 160kw (prąd stały) | 160kw (prąd stały) | 132kw (prąd stały) |
Silnik do klatki | 90kW (prąd stały) | 75 kW (prąd stały) | 55kw (prąd stały) |
Liczba zbroi z drutu stalowego | 120 | 120 | 96 |
Rozmiar szpuli pancerza z drutu stalowego | 630 | 630 | 630 |
Średnica kabestanu (mm) | 5000 | 5000 | 4000 |
Obróć średnicę płyty klatki (mm) | 16000 | 12000 | 10000 |
Obróć średnicę płyty odbioru (mm) | 18000 | 16000 | 12000 |
