Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | 630-12 + 18 + 24 Sztywna skręcarka do ram sztywnych | Stosowanie: | Skręcanie drutu |
|---|---|---|---|
| Średnica pojedynczego drutu (Cu): | Φ1,5-Φ5,0 mm | Średnica pojedynczego drutu (Al): | Φ1,8-Φ5,0 mm |
| Maks. Stranding OD: | Φ45mm | Średnica kabestanu: | Φ2000 |
| Max. Maks. Haul-off linear speed Prędkość liniowa odciągu: | 40 m / min | Maks. Prędkość T / U: | 50 m / min |
| Moc silnika: | 90KW (silnik AC o zmiennej częstotliwości) | Kod HS: | 8479400000 |
| kolor: | Kolorystyka dostarczona przez klienta | Gwarancja: | 1 rok |
| High Light: | Maszyna do skręcania kabli 5 mm,skrętka do drutu 40 m / min,skrętka do sztywnych kabli |
||
Sztywna skrętka do drutu Cu i Al
1. zastosowanie
Maszyna jest używana głównie do skręcania i zagęszczania przewodów miedzianych lub aluminiowych lub przewodów okrągłych, a także przewodów sektorowych przed spiralą itp.
Ta maszyna wykorzystuje sterownik PLC Siemens S7-300 wraz z Profibusem w celu ujednolicenia sterowania i koordynowania warunków pracy, pracy i kontroli prędkości każdej elektrycznej maszyny.Ekran dotykowy przyjmuje 12-calowy kolorowy interfejs człowiek-maszyna Siemens.Maszyna przyjmuje kolorowy ekran dotykowy Siemens MP277 do wyświetlania i ustawiania parametrów procesu.Elektryczny system sterowania ma zaawansowaną technologię, wygodną obsługę i niezawodną pracę.
Zastosowanie cyfrowego wykrywania zerwania drutu może dokładnie określić sygnał zerwania drutu w każdej klatce i może wyświetlić, która sekcja i który drut szpulki pęknie w głównym panelu operacyjnym za pomocą ekranu dotykowego, dzięki czemu precyzja i dokładność hamulca drutu poprawiono współczynnik wykrywania, aby zapewnić dokładność pomiaru.
2. główna specyfikacja techniczna:
| 1. średnica pojedynczego drutu | Al: Φ1,8-Φ5,0 mm |
| Cu: Φ1,5-Φ5,0 mm | |
| 2. maks.Stranding OD | Φ45mm |
| 3. max.Prędkość obrotowa (przy pełnym obciążeniu) | |
| 12B | 170 obr./min |
| 18B | 150 obr / min |
| 24B | 132 obr./min |
| 4. Skok szlifierki (można ustawić na ekranie dotykowym) | |
| 12B | 45 ～ 602 mm (niestacjonarne) |
| 18B | 49 ～ 685 mm (niestopowa) |
| 24B | 56 ～ 877 mm (niestacjonarne) |
| 5.Moc silnika każdej klatki | |
| 12B | 90KW (silnik AC z falownikiem) |
| 18B | 90KW (silnik AC z falownikiem) |
| 24B | 90KW (silnik AC z falownikiem) |
| 6. licznik metrów (mechaniczny i elektryczny) | |
| Długość obwodu licznika metrów | πD = 500 mm |
| Błąd dokładności liczenia liczników | ± 0,3% |
| Maks.Liczenie długości | 9999,9 m |
| 7. Φ 2000 Mocny kabestan z podwójnym odciągiem (z pneumatycznym dociskaczem drutu) | |
| Średnica kabestanu | Φ2000 |
| Maks.Prędkość liniowa odciągu | 40 m / min |
| Maks.Siła odciągania | 12t |
| Moc silnika | 90KW (silnik AC z falownikiem) |
| 8.Φ3150 Podbieracz kolumnowy ze stojakiem przesuwnym | |
| Waga załadunku | 12t |
| Szpulka do podnoszenia | PN1600 ～ PN3150mm |
| Maks.Średnica trawersu | Φ60mm |
| Maks.Prędkość T / U | 50 m / min |
| 9. Wysokość linii środkowej | 1000mm |
3. główne części
2.1 12 i 18,24 klatka na sznurki każdy 1 zestaw
2.2 Urządzenie do wstępnego skręcania i zagęszczania 3 zestawy
2.3 Urządzenie do ładowania od dołu bocznego 3 zestawy
2.4 Licznik metrów (mechaniczny i elektryczny) 1 zestaw
2,5 Φ2000 Mocny kabestan z podwójnym odciągiem 1 zestaw
2.6 Φ3150 Podbieracz kolumnowy ze stojakiem przesuwnym 1 zestaw
2.7 Elektryczny układ sterowania 1 kpl
2.8 System bezpieczeństwa 1 zestaw

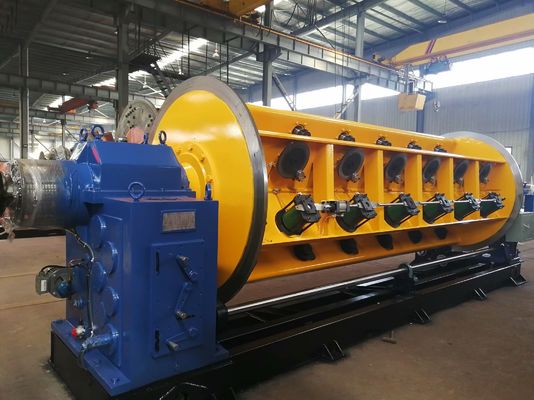

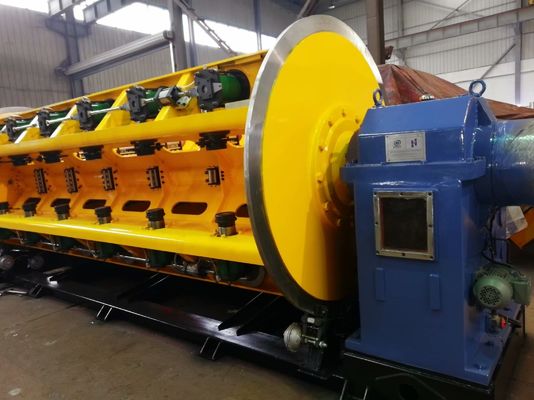

4. istotne zdjęcia
5.Rysunek
