Szczegóły Produktu:
Zapłata:
|
Stosowanie: | Układanie kabla | Produkt finalny: | Przewód zasilający |
---|---|---|---|
Prędkość obrotowa: | 40~60r/min | Rozmiar szpulki: | 630, 1000, 1250, 1600mm |
Średnica pojedynczego drutu: | 10 ~ 35 mm | Moc silnika: | 30, 37, 45, 55KW |
High Light: | Maszyna bębnowa,maszyna do układania rdzeni |

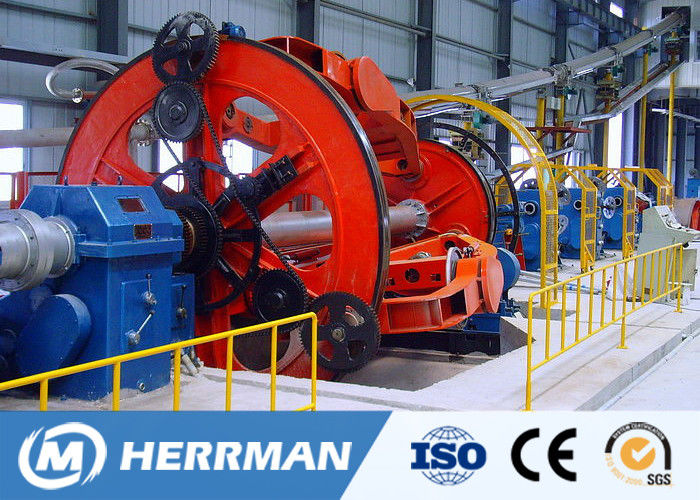

Planetarna maszyna do układania kabli zasilających o średnicy pojedynczego drutu 10 ~ 35 mm
1. Aplikacja
Planetarna maszyna do układania kabli zasilających o średnicy pojedynczego drutu 10 ~ 35 mm może być używana do produkcji wielkogabarytowego kabla z tworzywa sztucznego lub kabla PEX, odcinek kabla może być okrągły lub ustawiony.
2. Główne cechy
- Maszyna jest wyposażona w skręcanie wsteczne, skręcanie wstępne elektryczne, szpulka jest zaciskana i zwalniana przez elektromotorykę.
- Maszyna przyjmuje SIEMENS PLC do sterowania i koordynowania prac elektrycznych.Elektryczny system sterowania jest zaawansowany technologicznie, łatwy w obsłudze i niezawodny w działaniu.
3. Typ
630/1+6, 1000/1+6, 1000/1+3, 1000/1+1+3,
1250/1+3, 1250/1+1+3, 1250/1+4, 1250/1+6
1600/1+3, 1600/1+1+3
4. Główna specyfikacja techniczna
Rodzaj | JC-1600/1+1+3 | JC-1250/1+1+3 | JC-1000/1+6 | JC-1250/1+4 |
Średnica pojedynczego drutu (mm) | 10~35 | 10~25 | 10~20 | 10~25 |
Maksymalna średnica okablowania (mm) | 100 | 75 | 63 | 75 |
Maksymalna prędkość (rmp) | 40 | 50 | 60 | 50 |
Skok skręcany (mm) | 415~7100 | 151~2652 | 110~1910 | 151~2652 |
Prędkość tapingu (rmp) | 160~357 | 125~278 | 125~278 | 125~278 |
Skok taśmy (mm) | 13,7~221 | 12,4~203 | 12,4~203 | 12,4~203 |
Prędkość linii (m/min) | 4,9 ~ 35,5 | 3,5~25,4 | 3,5~25,4 | 3,5~25,4 |
Silnik główny (kw) | 55 | 37 | 30 | 45 |
