Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Bunching Double Twist | Podanie: | Drut miedziany Multistrand 7 lub 19, drut aluminiowy, cynowany przewód miedziany |
|---|---|---|---|
| Indywidualne postępowanie dia.: | 0,03 - 6 mm | Zakres długości układania: | 1 mm - 200 mm |
| maksymalna prędkość: | 3000 rpm | Przekrój Max Conduct: | 0,50 mm2 - 18 mm |
| High Light: | automatyczna skręcarka drutu,maszyna wiązka kabli |
||
Automatyczna maszyna do skręcania podwójnych linek z dziobem o dużej prędkości
Skręcanie:
Stosuje się go do skręcania ponad 7 sztuk gołych drutów miedzianych, drutów cynowanych, srebrnych przewodów z płaszczem i emaliowanych drutów oraz podwójnego skręcenia dla drutów rdzeniowych. stosuje się głównie do skręcania drutu elektrycznego i drutu samochodowego oraz innych niewielkich obszarów przekroju. Charakterystyka:
1. Wysoka prędkość obrotowa, maks. Do 2600 obr / min, jest 1,6 razy większa niż normalnie (1600 obr / min);
2. Wykorzystaj PLC, urządzenie odbierające sprzęgło histerezy importowane z Niemiec, czujnik naprężenia zapewnia stabilne napięcie i wysokiej jakości skrętkę, szczególnie w przypadku linii o wysokiej jakości.
3. Użyj łuk z włókna węglowego, silna sztywność, niespokojna transformacja, mały wstrząs, lekka waga, zmniejsza tarcie powietrza dla wysokiej jakości przewodów;
4. Używaj synchronicznego napędu pasowego, tylko aby wymienić koło prowadzące, aby zmienić odstęp między oprawami, łatwe w obsłudze.
5. Użyj wrzeciona do obliczenia liczników, tylko 0,01% błędu dla określonego przewodu i kabla.
6. Użyj PLC automatycznie smaruj łożysko wrzeciona, unikaj wstrzykiwania zbyt dużej lub zbyt małej ilości smaru. Pozbądź się nienormalnego hałasu i zniszczeń, obniż koszty w celu konserwacji.
Główne dane techniczne
| Modele wyposażenia | 500B | 650B | 650C | 800B |
| Skręcanie użycia | Stosuje się go do skręcania aerospace, sprzętu medycznego, telefonu komórkowego i ultra przewodnika (powyżej siedmiu sztuk gołych drutów miedzianych, drutów cynowanych, srebrnych przewodów z płaszczem i emaliowanych drutów), podwójnego skręcenia dla drutów rdzeniowych. | |||
| Średnica drutu pojedynczego (mm) | 0,08-0,45 | 0,15-1,04 | 0,12-0,52 | 0,38-1,70 |
| Obszar przekroju ( mm²) | 0,05-2,5 | 0,35-6,0 | 0,30-4,0 | 1,0-16 |
| Drut rdzeniowy, pojedynczy drut, średnica (mm) | 0,5-1,5 | 0,5-3.0 | 0,5-2,0 | 1,0-4,0 |
| Zewnętrzna średnica żyły drutu rdzenia (mm) | 1,0-3.5 | 1,0-6,0 | 1,0-4,0 | 2,0-8,0 |
| Wielkość (mm) | 6.3-52,3 (24 klasy) | 11,6-100 (34 klasy) | 11,6-100 (34 klasy) | 23-147 (20 klas) |
| Kierunek świecenia | Opcjonalnie dla prawej lub lewej strony | |||
| Średnica zewnętrzna * otwór * szerokość zewnętrzna | OD500 ID56 H375 | OD630 ID56 H475 | OD630 ID56 H475 OD630 ID127 H475 | OD800 ID80 H600 |
| Maksymalna prędkość obrotowa | 3000 obr / min (6000twist) | 2000 rpm (4000twist) | 2400rpm (4800twist) | 1500 rpm (3000twist) |
| Moc silnika głównego | 5,5 kW | 7,5KW | 11KW | 15KW |
| Moc falownika | 5,5 kW | 7,5KW | 11KW | 15KW |
| Metoda kontroli naciągu | Ekran dotykowy + PLC + sprzęgło magnetyczne w proszku, może zapewnić stałe napięcie od pustej szpulki do pełnej szpulki | |||
| Sprzęgło magnetyczne w proszku | 1,2kgf | 5kgf | 2,5kgf | 10kgf |
| Ochrona | Maszyna automatycznie hamuje, gdy drut wewnętrzny i zewnętrzny zostanie uszkodzony, maszyna zatrzyma się automatycznie po przybyciu ustawionej długości. | |||

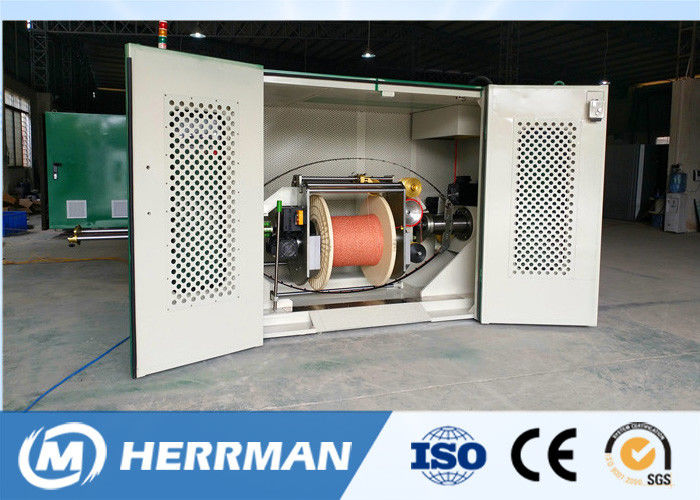

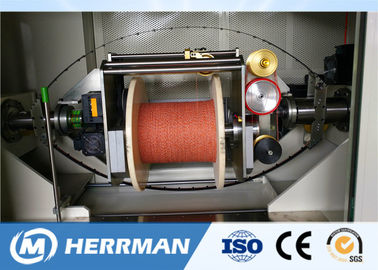

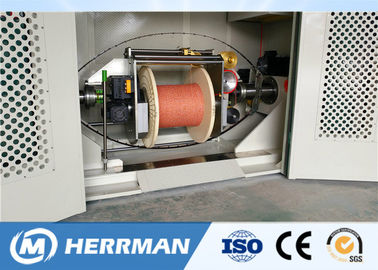

Zdjęcie maszyny
